关于球阀和蝶阀的用途比较

作者:亚一阀门 来源:浙江亚一阀门有限公司 发布于:2017-8-31
球阀,GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。

蝶阀(英文:butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。

1、从密封性能上考虑,球阀的密封性能要优于蝶阀,球阀为双向零泄露。蝶阀为双向ANSI V级标准(无可视泄漏)。所以二者都足以满足供热管网需求,对管网的正常维护和维修不会造成影响。

2、从流通能力来讲,球阀的流通能力要优于蝶阀,因为蝶阀在开启状态下中间有阀板和阀轴占用了一部分流通通道,口径越小他们占用流通通道的比例越大。

3、从体积和重量也就是安装的方便角度来看,DN300以下的阀门球阀更好一些,DN300以上的阀门蝶阀更轻体积也更小。

4、从操作力矩来说,因为蝶阀为三偏心金属密封蝶阀,所以蝶阀的开闭力矩非常小,而球阀随着口径的的增大密封面的接触面积也随之平方倍的增大,随意大口径球阀的开闭力矩会非常大。

5、从使用温度来讲,由于密封材料和结构的原因球阀不适用于蒸汽介质,而蝶阀可以使用于常规的供热用饱和蒸汽介质(350度以下)。

6、从承受的管网应力角度来看,由于阀门结构的原因,蝶阀所能承受的应力更高一些。

7、从使用寿命来看,球阀和蝶阀都能达到较长的使用寿命(正常使用15年以上),但球阀的密封结构中非金属起到重要作用,而蝶阀为纯金属对金属的密封,所以一般情况下蝶阀的寿命会更长一点。

8、从价格角度来看,DN250(含)口径以下的球阀价格会更好,DN300以上口径的蝶阀价格会更有优势。
综上所述,在集中供热一般管网中,DN300口径以下球阀的性价比更好一些,DN300口径以上蝶阀的性价比更优秀一些。这也是大多数设计和用户的多年经验的选择。

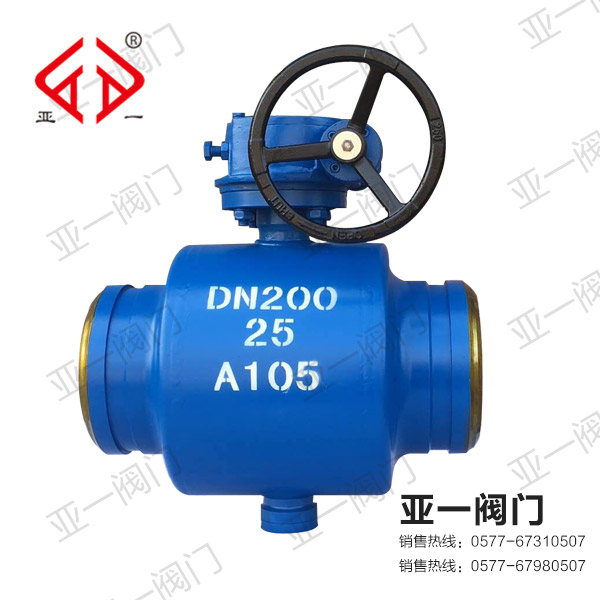

全焊接球阀
