D343F四氟密封蝶阀

D343F四氟密封蝶阀

 产品信息
  四氟密封蝶阀是我公司自行研制开发的新一代蝶阀产品。采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
  技术特点
  1、桁架式蝶板结构:蝶板强度高,过流面积大,流阻小。硬密封蝶阀的阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
  2、D373H、D373Y、D373F金属密封蝶阀结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角a,故形成三偏心。蝶阀从0-90开启,蝶板密封面会在开启的瞬间立即脱离阀座封面,在其0-90关闭时,只有在关闭的瞬间,蝶板密封面才会接触并压紧阀座密封面,但可以通过外加驱动力矩的改变,实现对密封比压的任意调整。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。
  3、扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外中驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。
  4、软硬层叠式金属密封结构:蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨组合,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。
  5、双向密封:因密封面锥角小于密封材料的摩擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。
  6、防火结构:全金属结构本身具有火灾安全的特性。
  7、阀体密封面:改阀门采用堆焊硬质合金或不锈钢使得密封面硬度好、强度高、耐磨损,可连续启闭700000次以上而无损伤。
  8、密封圈:密封圈由压板夹在蝶板上,容易易于安装、调节和更换。阀杆的上、下部位装有轴套,防止磨损和粘连,大大提高了使用寿命。
  9、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
  材质
  适用温度(℃) ≤300℃
  适用介质 水、油品、蒸汽等
  材料 阀体、蝶板 WCB碳素钢、铸钢 304、316奥氏体不锈钢
  阀杆 2Cr13 奥氏体不锈钢
  密封面配对材料 不锈钢/不锈钢 不锈钢/司太立
  填料 柔性石墨 聚四氟乙烯

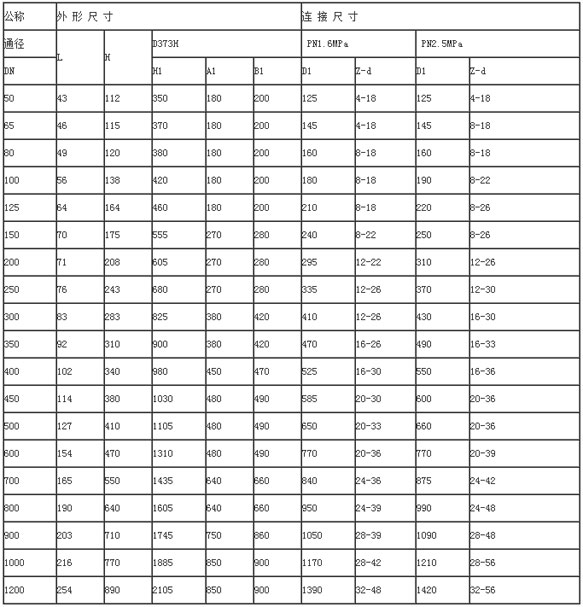

  性能与尺寸
  型号 D373H-10C~40
  D373Y-10C~40 D373H-10P~40P
  D373Y-10P~40P
  公称压力范围(单位MPa) PN10~PN40(1.0Mpa~4.0Mpa)
